AX-2000 OFFSET 75 - облучатель 3G
| Коэффициент Усиления Дб : 19-28 дБ Частотный диапазон : 1705-2175 МГц Наличие: |
На складе
| Стоимость : | 1 200 р. | |  |
| код товара: 6318 Поделиться
|

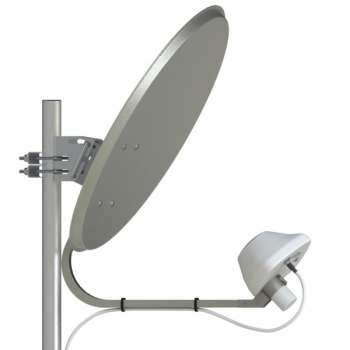

Облучатель AX-2000 OFFSET в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 3G-модемов диапазона 1705-2175МГц. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 3G. Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.
Подключение внешней антенны к модему HUAWEI E1820 дает положительный эффект только в зонах уверенного приема.
| Рабочий диапазон частот, МГц |
1705-2175
|
|
Собственное усиление, dBi
|
9
|
|
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)
|
| 0,55м |
19dBi
|
14 гр. |
| 0,6м |
20dBi |
13 гр. |
| 0,9м |
23dBi |
9 гр. |
| 1,3м |
26,5dBi |
6 гр. |
| 1,5м |
28dBi |
5 гр. |
|
| Ширина ДН в Н-плоскости по уровню -10dB, град |
110
|
| Ширина ДН в Е-плоскостипо уровню -10dB, град |
105
|
| Уровень паразитной поляризации, dB |
-30 |
| Входное сопротивление, Ом |
75 |
| КСВ в рабочем диапазоне частот, не более |
1,5 |
| Допустимая мощность, Вт |
50 |
| Поляризация |
вертикальная |
|
Механические характеристики
|
| Масса, г |
500
|
| Габаритные размеры, м |
0,12х0,12х0,06
|
| Разъем |
F-female
|
| Материал излучателя |
медь |
| Защитное покрытие |
порошковая полимерная краска |
| Материал защитной коробки |
PVC |
|
